USDFLPI690

SFS 90° - DRY-SPIRAL SAE FLANGE 90° 6000 PSI

SFS 90° - DRY-SPIRAL FLANGIA 90° SAE 6000 PSI

Thread - Filetto:

Norme - Norma:SAE J518 0

Code article
Codice articolo

Hose
Tubo

Flange
Flangia

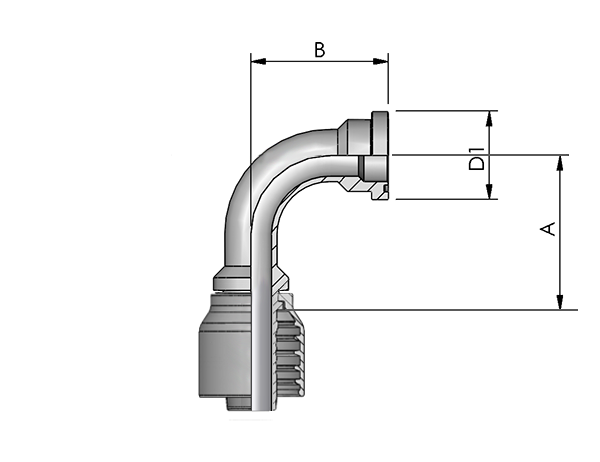

Dimensions (mm)
Dimensioni (mm)



Inch/Pollici

DN (mm)



D1

A

B

USDFLPI6901212

3/4

19

3/4

41.3

55

56

USDFLPI6901216

1"

25

3/4

41.3

71

65

USDFLPI6901612

3/4

19

1"

47.6

55

58

USDFLPI6901616

1"

25

1"

47.6

71

64

USDFLPI6901620

1"1/4

32

1"

47.6

87

79

USDFLPI6902016

1"

25

1"1/4

54

71

64

USDFLPI6902020

1"1/4

32

1"1/4

54

87

74

USDFLPI6902420

1"1/4

32

1"1/2

63.5

87

76

USDFLPI6902424

1"1/2

38

1"1/2

63.5

105

88

USDFLPI6903224

1"1/2

38

2"

79.4

105

93

USDFLPI6903232

2"

51

2"

79.4

140

123

FOR HOSE:
DN 19-25
DIN EN 856 4SP
DIN EN 856 4SH
SAE100 R12
SAE100 R13
SAE100 R15
DN from 32 to 51
DIN EN 856 4SH
SAE100 R12

PER TUBO:
DN 19-25
DIN EN 856 4SP
DIN EN 856 4SH
SAE100 R12
SAE100 R13
SAE100 R15
DN da 32 a 51
DIN EN 856 4SH
SAE100 R12
